HDA-UPQC统一电能质量调节器将现代化电力电子技术和自动控制原理技术结合实现动态电能质量的综合治理。

串联逆变器实现对电源电压的补偿，使得负载获得正弦交流电压；并联逆变器实现对负载电流的补偿，使电源获得正弦交流电流，串联逆变器和并联逆变器协同工作，进而实现负载获得高质量的正弦波电压、电网获得高质量的正弦波电流。综合改善电压质量（谐波、幅度和瞬态等）和隔离负载有害电流的互相传递。

通过多目标协调控制可以实现多种功能：

①电压控制（电压暂升、暂降、畸变补偿等）

②电流控制（有源动态谐波滤除）

③功率控制（有功、无功动态补偿）

④三相不平衡补偿

⑤稳定电网频率

⑥储能（选配）

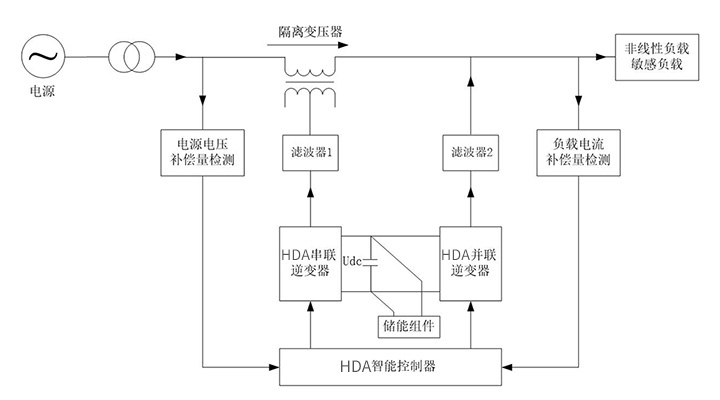

HDA-UPQC统一电能质量调节器由串联逆变器、并联逆变器、滤波器、串联变压器、电源电压补偿量检测、负载电流补偿量检测、控制器组成。两路逆变器分别完成对电流和频率与电压调整的功能。单机功能单侧功能储能组件用超级电容可应用于对暂态电压要求高的精密负荷，用梯次利用的电池可以实现“源网荷储一体化”,另一侧功能负责提高功率因数，提高电能利用效率，区域联动联调功能可以实现完成智慧微网智慧电网的建设。
