光伏项目高采低补SVG方案解析（辽宁沈阳）

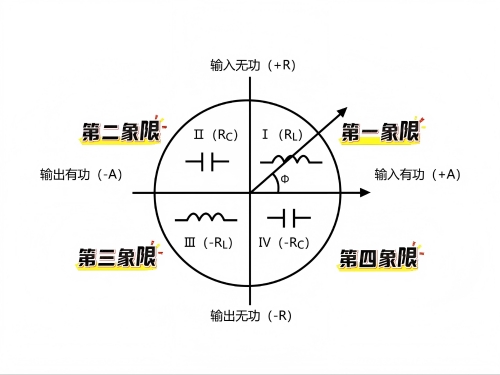

高采低补 = 高压侧采样，低压侧 SVG 做补偿，主要用于工商业分布式光伏，目标是把10kV 高压计量点（供电局考核点） 的功率因数控制合格，避免力调电费罚款，不用造价昂贵的 10kV 高压 SVG。常规低压补偿只在 0.4kV 低压母线上采样，看不到变压器自身消耗的无功，光伏倒送时高压计量点功率因数依然不合格。高采低补方案则直接读高压计量点真实数据，再由低压 SVG 执行补偿指令。一、硬件如何接线？1、高压采样（高采）：在 10kV 变压器高压进线，取 PT 电压、CT 电流二次信号，送到 SVG 控制器；采样点就是供电局电表位置，读到的是包含变压器损耗、低压负载、光伏全部效应的真实系统无功、有功、功率因数。2、低压补偿（低补）：SVG 本体是0.4kV 低压 SVG，安装在低压配电室，并联在 400V 母排上，通过 IGBT 逆变双向输出 / 吸收无功（感性、容性双向可调）。3、控制器闭环：高压采样信号→控制器计算需要补偿多少容量→下发指令给低压 SVG 输出对应无功 →无功经过变压器传递到 10kV 高压侧，修正高压计量点功率因数，形成闭环控制。二、核心工作逻辑是什么？1、光伏白天发电，有功往电网倒送；变压器励磁、线路会消耗感性无功；逆变器本身无功调节能力有限。2、控制器持续读取 10kV 侧：有功 P、无功 Q、功率因数 cosφ。3、计算目标：让高压计量点 cosφ 稳定在 0.95 以上。系统缺感性无功：SVG 输出容性无功；光伏倒送产生大量容性无功（功率因数超前）：SVG 吸收容性无功（输出感性无功），把超前功率因数拉回合格区间，这是普通电容柜做不到的，电容只能投容性，不能吸收容性无功。4、SVG 是无级连续调节，不是档位投切，小无功也可以精准补偿，适配光伏云遮、出力剧烈波动场景。三、为什么要用高采低补？1、普通低压采样 + 低压 SVG只看低压 400V 数据，变压器自身消耗的无功没有被计入计算。低压侧看功率因数很漂亮，但供电局 10kV 计量点依然不合格，产生力调罚款。2、10kV 高压 SVG直接挂在 10kV，采样补偿都在高压，效果最好；但设备、开关柜、土建成本很高，中小分布式光伏项目不经济。3、高采低补用低压 SVG 的设备成本，以高压计量点作为控制目标，把变压器无功损耗纳入补偿计算，解决倒送工况下力调电费问题，是工商业分布式光伏性价比方案。4、工程关键注意点A、信号二次回路安全：10kV PT/CT 二次属于高压二次回路，布线、绝缘、接地必须严格遵守高压二次规范，严禁与低压回路混接，有安全风险。B、闭环控制延迟：信号传输 + SVG 响应存在环路延时；负载 / 光伏剧烈波动时，存在震荡、超调风险，控制器需要做 PID 参数整定；CT 直采硬件接线比 485 通讯方案延迟更低。C、容量约束：SVG 装在低压侧，最大补偿能力受变压器变比约束；不能无限补偿，如果高压侧需要无功超过变压器允许的低压侧最大输出，会补偿不到位。D、不能替代高压 SVG 全部功能：不具备高压侧低电压穿越 LVRT 能力，只解决功率因数考核，不满足大型地面电站并网标准，仅限工商业分布式场景。5、适用与不适用场景✅适合：工厂屋顶分布式光伏，变压器 10kV 进线，供电局在高压侧考核功率因数，光伏经常有功倒送。❌不适合：地面集中式光伏、需要 LVRT 低电压穿越、电网电压支撑要求高的项目，这类项目必须使用真正高压 SVG。四、辽宁沈阳项目上的“高采低补”应用为提升光伏接入、变压器空载等特殊场景下的系统功率因数，此次辽宁沈阳项目采用“高压侧采样、低压侧补偿”的SVG应用方案，通过多功能仪表实现高压侧数据采集与低压侧补偿控制。在供电局电表（10kV）读真实无功数据，让装在低压配电室的 SVG 双向输出无功，经过变压器去修正高压计量点功率因数，用低压设备实现高压计量点的功率因数达标（0.99）！

发布：2026-08-25      浏览：252

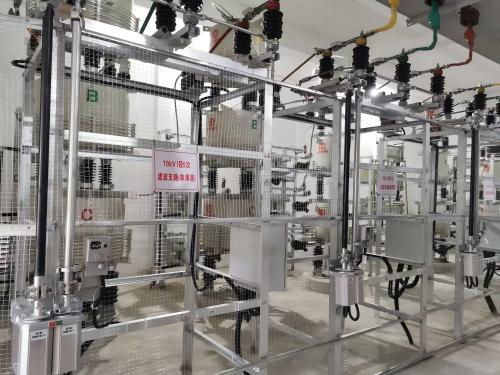

10kV高压电容柜是否需要自动投切

绝大多数工业现场 10kV 高压无功补偿电容柜，建议配置自动投切；少数简单、负荷稳定场景可手动投切。一、什么时候必须用自动投切1.工厂负荷波动大：白天生产、夜间停工，用电功率变化明显，无功变化大￮负荷大时投入电容，补偿无功，提高功率因数，避免供电公司罚款￮负荷轻载时切除电容，防止过补偿、电压抬升过高，损坏变压器、互感器、开关柜设备2.供电部门考核功率因数（0.90/0.95），需要实时跟随负荷调节3.无人值守变电站、配电室，不能靠人工现场操作10kV 高压电容严禁长期固定投在电网：深夜负荷小，系统电压升高，电容不切除会造成过电压，电容鼓包、击穿烧毁，还会产生谐振风险。二、可以手动投切的少数场景•负荷常年基本不变，24h 连续稳定运行，几乎没有峰谷波动•有专人值班，能够根据电压、负荷，定时人工投切缺点：负荷一变就容易欠补偿或者过补偿，现在新工程很少单纯手动。三、10kV 高压自动投切实现方式1.高压无功自动补偿控制器（采集 10kV 侧 PT 电压、CT 电流，计算功率因数 / 无功，输出接点给高压断路器 / 真空接触器投切电容器组）⚠️注意：10kV 不能用低压那种复合开关；高压执行元件一般用高压真空接触器、高压断路器。2.控制逻辑：一般按无功功率优先投切，不单纯按功率因数，避免轻载频繁投切；设置投切延时，防止振荡反复投切。四、重要注意点1.10kV 电容器组投切，必须配置电抗器（抑制合闸涌流 + 滤波），不要裸投电容；2.控制器要设置过电压、欠电压、过流保护，电压超标直接切除全部电容；3.禁止频繁投切：电容器放电需要时间，两次投切间隔一般≥3‑5 分钟；4.如果是 SVG 动态补偿，本身就是连续自动调节，不需要电容分组投切。简单总结：普通工矿企业 10kV 电容补偿柜：优先做自动投切，这是常规标准配置；只有负荷完全恒定、有人 24 小时值守才考虑手动。

发布：2026-08-18      浏览：272

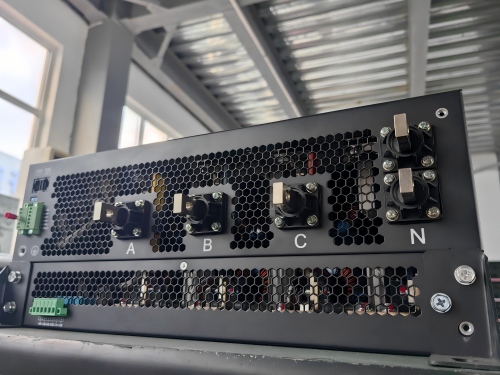

电能质量治理-零线谐波电流整治方案

四川某商业综合体大量 LED 照明、开关电源等非线性负载产生大量 3 次零序谐波，叠加三相负荷不平衡，造成零线电流超标、线缆发热、设备损坏、电气火灾等隐患。本文结合该项目配电室谐波治理项目，介绍无源滤波补偿 + 有源电力滤波器（APF）联合治理方案，从零线电流成因、危害、成套治理配置、应用效果展开论述，为大型商业建筑零线谐波治理提供实操参考。一、零线过大电流产生原因与危害1. 零线电流两大来源1）三相负荷不平衡：商场商铺、照明、空调单相负载分配不均，基波不平衡电流经零线回流；2）3、9、15 次零序谐波：各类电子设备产生的三倍频谐波无法在相线抵消，全部叠加在零线，是商业项目零线过载核心诱因。2. 主要运行风险零线长期大电流会导致电缆、母线发热老化，中性点偏移烧毁用电设备；无功损耗增加电费；断路器、保护器频繁误跳闸，严重时引发电气火灾。单纯加粗零线仅临时提升载流能力，无法根治谐波叠加问题。二、该项目配电室治理配置方案项目多台 1600kVA、2000kVA 配电变压器，采用无源滤波补偿柜 + 有源滤波器 APF组合综合治理模式，同步抑制无功、三相不平衡与 3 次及以上零序谐波，降低主干零线电流。1. 无源滤波补偿系统（配套 14% 调谐电抗器）针对 1-1#、1-3#、3-5# 变压器配置成套无功滤波装置：电力电容器 HDA-LC-25/525D，搭配 14% 调谐电抗器 HDA-LR14 系列，抑制 3 次谐波，避免补偿电容发生谐振；配套 HDA-PQC-18/C 功率因数控制器，分级投切补偿支路；1-1# 变补偿容量 500kvar，1-3#、3-5# 变补偿容量 600kvar，稳定系统功率因数，过滤低次谐波。2. 有源电力滤波 APF 系统（全域变压器配置）所有配电变压器均加装 HDA-APF-150/400 有源滤波器，搭配 7 英寸触摸屏 HDA-TPC-7 集中监控：1-1# 变：单台 150A APF；1-2#、1-3#、2-3#、2-4#、2-6#、3-5# 变：每台配置 2 台 150A APF，总补偿容量 300A；APF 实时动态抵消全频段谐波，矫正三相不平衡，从根源削减零序谐波流入零线，解决零线电流超标核心难题。三、组合治理方案优势无源滤波补偿：低成本稳定无功、滤除 3 次谐波基础分量，降低变压器整体损耗；有源 APF 精准治理：动态抵消动态变化的谐波与不平衡电流，大幅削减零线叠加零序电流；二者协同配合，规避电容谐振风险，适配商场负荷频繁波动工况；配套触摸屏集中监测谐波、零线电流、功率因数，便于日常运维巡检。四、治理实施要点优先优化三相负荷分配，减少基波不平衡电流；采用 “无源滤波柜 + 有源 APF” 联合方案，不单独依靠加粗零线治标；设备就近安装于配电室变压器低压侧，阻断谐波向主干零线扩散；完工后复测零线电流、谐波畸变率，核验治理效果，建立电能质量常态化监测。结语该大型商业综合体零线电流超标由三相不平衡与 3 次零序谐波共同造成，单一改造线路无法彻底消除隐患。最终采用无源滤波补偿 + 有源滤波器联合治理方案，兼顾无功优化、谐波抑制、三相不平衡调节，有效降低零线电流，消除线缆过热起火隐患，提升配电系统安全与经济运行水平，为日后商业楼宇电能质量、零线谐波治理提供了参考。

发布：2026-08-11      浏览：301

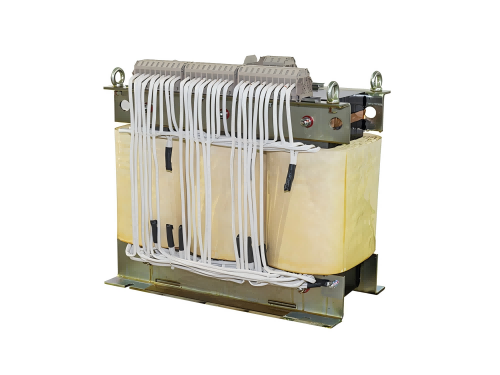

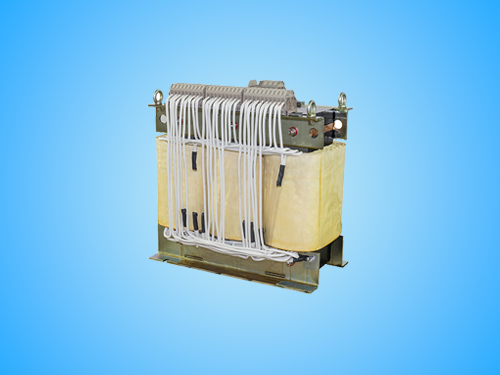

何为电压自动分级补偿装置？

一、基础定义电压自动分级补偿装置（Automatic Graded Voltage Compensation Cabinet）是串联式电能质量成套柜体，核心功能是分级阶梯式自动叠加 / 抵消补偿电压，实时把波动电网电压稳定在国标允许区间；同时兼顾无功补偿、谐波治理、三相平衡，分无触点电力电子型与有载调压绕组分级型两大类，俗称分级补偿稳压器柜、电压分级调节柜。简单区分：• 普通电容补偿柜：并联，只补无功、顺带小幅抬电压；• 电压自动分级补偿柜：串联，核心是精准稳压，分级多档位调节补偿电压幅值。二、核心工作原理（分级补偿逻辑）1. 实时采样柜内 DSP 智能控制器采集三相输入电压、电流、功率因数，计算电压偏离额定值的差值。2. 分级档位判断装置内部划分多档补偿绕组（常见 7/9/13 档，每档补偿 2%~5% 额定电压），按电压偏差自动匹配对应档位：• 电网电压偏低：投入正向补偿绕组，叠加升压，抬高输出电压；• 电网电压偏高：投入反向补偿绕组，抵消降压，压低输出电压；• 电压合格：保持当前档位，不动作。3. 无触点快速投切采用晶闸管 / 固态开关切换分级绕组，响应≤20ms，无机械打火、无磨损；老式机型采用有载分接开关机械分级调压。4. 协同无功补偿柜体内部集成分组电容器、滤波电抗器，调压同时分级投切电容，同步提升功率因数、抑制谐波，实现电压 + 无功一体化分级调控。三、柜体内部核心组成1. 主功率单元补偿变压器（分级绕组，实现多档电压叠加）、无触点晶闸管模块 / 有载分接开关；2. 无功补偿单元（分级投切）多组并联电容器、串联滤波电抗器、熔断器、避雷器；3. 智能控制单元DSP 电压无功综合控制器、人机触摸屏、电压 / 电流互感器；4. 保护回路过压、欠压、过流、缺相、三相不平衡、超温、谐波超限保护；5. 辅件柜体除湿散热、带电显示、远程 485 通讯（四遥：遥测 / 遥信 / 遥控 / 遥调）。四、主要功能1. 分级自动稳压（核心）宽范围电压波动自适应，稳压精度 1%~5% 可调，解决线路末端压降、厂站电压偏高 / 偏低问题；2. 分级无功补偿按无功缺额分多组投切电容，避免过补、欠补，降低电费罚款；3. 电能质量治理电抗器滤除 3/5/7 次谐波，校正三相电压不平衡；4. 全自动闭环运行无需人工值守，电压波动自动切换档位，带延时防抖逻辑，防止频繁调档；5. 完整故障保护 + 远程监控超限自动停机报警，可接入变电站 / 厂区自动化后台。五、适用场景1. 长距离配电网、山区 / 农村 10kV 线路末端（电压压降大）；2. 工厂、矿山、光伏 / 风电升压站、自备电厂；3. 大型商业综合体、市政路灯、隧道照明系统；4. 精密设备车间（DCS 控制系统、仪器仪表、数控机床），防止电压不稳烧毁设备。六、相比普通设备的优势1. 对比单档稳压器：分级多档位调节，调压精度更高、损耗更小；2. 对比单纯电容补偿柜：电容只能小幅抬电压，本装置串联强制稳压，电压调节能力更强；3. 无触点机型：无机械碳刷、寿命长、免维护、响应速度远快于伺服电机式稳压器；4. 一体化集成：一套柜体同时完成稳压 + 无功补偿 + 谐波治理，节省配电室空间。

发布：2026-08-10      浏览：277

中频炉谐波治理补偿装置

中频、高频感应炉电源是电网中最常见的大容量谐波源，6 脉冲整流中频炉主要产生 5、7 次特征谐波；12 脉冲整流设备依靠整流变压器星 - 三角双副边绕组实现 30°移相，可抵消 5、7 次谐波，仅剩余 11、13 次谐波。小型中频炉多采用 6 脉冲方案，中大型设备选用 12 脉冲；若采用两台变压器，高压侧配置外延三角或曲折绕组移相，次级搭配星角双绕组，可组成 24 脉冲中频电源，进一步削弱入网谐波。中频炉运行会产生大量谐波，带来多重危害：降低电能利用效率，造成电气设备发热、振动、噪音加剧，加速绝缘老化，缩短设备寿命甚至烧毁；易引发电网串、并联谐振，放大谐波，烧毁无功补偿电容器，补偿失效后还会产生无功罚款、抬高用电成本；同时造成继电保护、自动装置误动，电能计量失准，并干扰周边通信与电子设备。因此，治理中频炉谐波、提升供电质量是电能管控重点。此次改造的中频炉现场是江苏省徐州市的一个中频炉终端客户，一次侧电压10kV，二次侧电压750V，中频率变压器为1000kVA。现场应用的谐波治理装置，安装容量450kVAR，补偿容量为300kVAR，设置3个步长：180kVAR、180kVAR、 90kVAR，Rittal柜体尺寸为：1000mm*1000mm*2200mm；采用施耐德AC 1000V/250A塑壳断路器(壳架等级额定电流‌为 250A‌、带欠电压脱扣器、智能型/电子式脱扣器、额定工作电流（整定电流）为 ‌80A、分断能力30kA‌)，3台Schneider真空接触器，柜顶配置EBMPAPST散热风扇，整柜配置1台HDAELEC高采低补功率因数控制器（带互感器），15台HDAELEC滤波电容器，3台HDAELEC调谐电抗器。我司做出郑重承诺：我方供应的无功补偿装置正式投运后，对应中频炉变压器在常规生产运行状态下，整体功率因数不低于 0.9。若经检测功率因数未能满足 0.9 及以上标准，我公司承担全部整改责任，免费完成优化调整、设备更换等相关工作，直至功率因数指标达标。本项目采用 EPC 交钥匙总承包模式，我司完整承担设备供货、现场安装、设备通电、系统调试等全部工作内容。

发布：2026-06-17      浏览：546

光伏并往后再加装SVG是否有用

随着光伏项目的逐年增加，在系统并网后，系统中的功率因数不达标问题逐渐显现出来。特别是在光伏系统接入电网后，无功功率的补偿变得更加急迫和紧急。针对这种现场，静止无功补偿装置SVG作为一种无极差的无功功率补偿方案，是否能够有效解决光伏并网后造成的功率因数不达标问题呢？一、什么是静止无功发生器SVG装置？SVG是一种基于电力电子技术的无功功率补偿装置，能够实时提供或吸收无功功率，实时响应电网的变化。通过调节无功功率的供给，调节电力系统的功率因数，最终提高电网的电压稳定性。二、光伏并网后为什么会产生力调电费问题？光伏发电系统是一种以太阳能为能源的发电方式，类似现在的新能源汽车代替油车一样，环保、节能、利用大自然资源。但由于光伏发电的功率输出受到诸多方面的影响，比如：光照强度、光照时间、气候变化、是否有沙尘天气等因素，大多数为间歇性和波动性电力源，因此光伏系统并网后，时常会引发电网功率因数的下降和频繁波动。三、光伏并网后是否需要增加SVG无功补偿装置呢？光伏发电系统自身产生的无功功率较少，SVG能够实时调节无功功率，协助电网维持稳定的功率因数和调节电压范围。特别是在光伏发电高峰期间，SVG能够迅速响应光伏电量的变化，自动调整无功功率的供给与吸收，确保电网稳定运行。当光伏系统在使用逆变器的时候，可能会产生谐波污染。SVG不仅能够提供无功功率补偿和吸收，还能在一定范围内抑制电网中的谐波。总结一下：随着光伏发电系统的不断推广，国家对于电力系统无功功率的要求越来越高，对于电网稳定性和电能质量的要求也越来越高，SVG已经成为了解决光伏并网后无功补偿下降问题的主要解决方案之一！

发布：2026-06-11      浏览：579

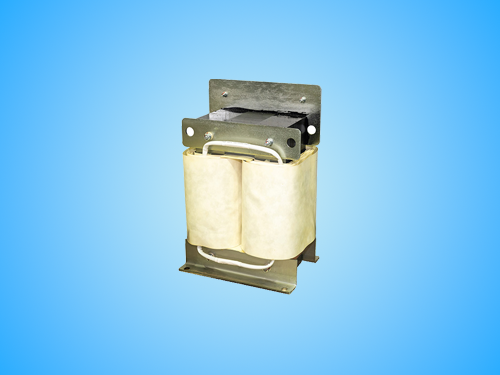

电容柜要不要加电抗器？

一句话总结：纯电容补偿、电容 + 电抗的补偿方式主要视“谐波”情况而定。如果系统里谐波含量低（谐波源少），供电系统中谐波也少，那就可以用纯电容补偿【参考国标 GB/T 15576 - 2020】“6.1.5 无抑制谐波或滤波功能的装置电压总谐波畸变率不大于 5%”。当然，还有一种经验判断方式就是：根据以前电容器的使用寿命判断，如果纯电容补偿的电容寿命不超过10个月，那串联电抗器就是非装不可了。那么，纯电容补偿有哪些缺陷呢？1、减少电容器的寿命：电容对谐波来说是低阻抗，有含有谐波的系统里，部分谐波会灌进无功补偿柜，让纯电容过流过热，电容器寿命大大缩短（电容非常怕热）。2、影响其它用电负载：在特定谐波频次下，还可能和系统发生谐振，危害更大，损坏无功补偿柜，影响其他用电负载正常运行。3、无法消除谐波干扰：迫使电容柜有时无法投入运行，或者投入后被损坏，造成功率因数会低，最终造成力调电费罚款。串联电抗器有诸多好处：减小系统阻抗，降低纯电容器放大谐波的倍率；防止系统在某一谐波阶次范围内谐振；抑制过多谐波流入电容器，避免电容过流烧毁；有效降低电压波动，提高电网电压稳定性。标准配电系统中，电抗器应该如何选择？当电网谐波以3次为主时，一般建议选择电抗率为14%的电抗器；当系统中3次谐波含量很小、5次谐波含量很大时，一般建议选择7%电抗率的电抗器来抑制谐波；当系统中谐波5次、7次为主时，建议选择7%电抗率的电抗器。因此，低压电容补偿柜加装电抗器在电力系统中具有平衡系统能耗、减少损耗、提高功率因数、改善电压质量、保护设备寿命和提高电力系统效率的作用，建议加装！

发布：2026-05-15      浏览：867

储能系统核心三剑客：BMS、PCS、EMS 全解析

在工商业储能系统中，BMS（电池管理）、PCS（变流控制）、EMS（能量调度） 三大核心部件，构建起 “感知 - 决策 - 执行” 的完整闭环。厘清三者功能、技术特性与协同逻辑，是吃透储能系统设计、运维与选型的核心。本文结合 2026 年最新技术迭代，深度拆解三大部件核心能力、技术要点。一、BMS：电池 “健康管家”，筑牢安全与寿命底线电池管理系统（BMS）是储能底层感知核心，实时管控电芯状态、保障电池安全高效运行。2026 年，伴随大电芯、液冷技术、主动均衡算法成熟，BMS 已从基础监测升级为智能化全生命周期健康管理。功能 1：高精度状态监测，精准把控电芯 “体征”；功能 2：主动均衡，延长电池组寿命；功能 3：热管理 + 安全防护，提前规避风险。二、PCS：能量 “执行枢纽”，实现交直流高效双向转换储能变流器（PCS）是电池与电网的 “桥梁”，负责直流电与交流电双向转换，是储能系统功率输出的核心。2026 年，PCS 技术向高功率密度、高转换效率、强构网能力加速升级。功能 1：高效电能转换，适配工商业储能需求；功能 2：电网支撑 + 构网能力，适配电网新要求；功能 3：多机并联 + 黑启动，满足大型场景应用。三、EMS：储能 “智慧大脑”，最大化系统收益能量管理系统（EMS）是储能决策核心，整合电网、电价、电池状态等数据，制定最优充放电策略。2026 年，EMS 深度融合 AI、边缘计算、数字孪生，实现从 “被动响应” 到 “主动优化” 的跨越。功能 1：全局调度优化，锁定峰谷套利收益；功能 2：安全防护 + 故障诊断，全流程风险管控；功能 3：对接电力市场，拓展多元收益。四、系统集成与选型要点：高效可靠储能的核心逻辑2026 年，储能集成向模块化、智能化、高电压演进，选型需兼顾技术匹配、经济性与安全性，三大要点不可忽视：1. 技术匹配性：BMS 需与电芯采样精度、均衡电流适配；PCS 需匹配当地电网频率、电压波动；EMS 需支持 IEC61850、Modbus、CAN 等多协议，预留扩容与接入空间；2. 经济性优化：构网型 PCS 成本虽增加 5%-10%，但辅助服务收益可实现 3 年回本；优先选带预测性维护的 BMS/EMS，降低运维成本；3. 安全冗余设计：储能舱配置七氟丙烷 / 全氟己酮自动灭火系统，与 BMS/EMS 联动；液冷系统采用双泵冗余，避免单点故障影响散热。一段话总结：BMS、PCS、EMS 的协同效率，直接决定储能系统的安全性、转换效率与投资收益。2026 年，伴随国产化全面突破、智能化深度融合，中国储能核心部件已构建全球竞争力！

发布：2026-04-08      浏览：1423

电能质量集中治理和就地治理的优缺点

在电能质量治理的过程中，常有客户发出这样的疑问：谐波补偿选“集中治理”还是“就地治理”更好一些？答案是：主要看咱们想要达到怎样的治理目标：满足供电局要求就选集中补偿，成本较低；解决设备本身的问题则选择就地补偿，确保系统更加稳定、安全。电气工程师做任何电气设备方面的调整和改动，核心都是为了实现既定的目标。对于电能质量中谐波治理、无功补偿来说，到底选“集中补偿”还是“就地补偿”，我们通过下面的细节来进行阐述。如果是需要满足供电局要求，优先选集中补偿，这样的话成本相对较低。供电局对谐波有明确要求的话，通常会把考核要求放在配电系统中的某个特定点位，要求这个点的谐波不能超标；至于特定点位之下其它地方的谐波情况，影响不是很突出。这种情况下，在考核点做“集中补偿”是比较妥善的选择，此时较就地治理相比，费用会大大减少。举个例子，假设A点之下有B、C、D三个点位，分别对应1号、2号、3号三台设备。如果选“就地补偿”，大家习惯的做法是：一台设备配一台APF（有源电力滤波器）；比如每台设备需要100A的有源电力滤波器，那3台设备必须配备总容量为300A的有源电力滤波器。但如果选“集中补偿”，把有源电力滤波器装在A点这个总位置，通常情况下100A的容量就够了。那么，为何两种方式之间有如此大的差距呢？主要原因如下：原因一：不是所有设备都会一直同时运行：比如1号设备没开，只开2号和3号，那给1号配的有源电力滤波器此时处于闲置状态，相当于白白浪费了这部分容量。因此，从治理容量需求来看，“就地补偿”需要配的总容量，肯定比“集中补偿”要多。原因二：每台设备产生的谐波（比如都是100A的三次谐波），并不是简单叠加，它们是“有方向的矢量”，相位角不一样，叠加时会相互抵消一部分，因此集中补偿不需要太大的容量。打个比方，2号和3号设备都产生100A的三次谐波，因为相位角不同，两者叠加后的总谐波电流，会比：100A+100A=200A要小很多；极端情况下（比如给设备装12脉波变压器，让1号和2号的相位差30度），这两个谐波甚至能完全抵消，总谐波变成“零”的情况。实际场景中，就算不特意调整相位，多台设备的谐波叠加后，也会自然抵消一部分。因此，将有源电力滤波器装在A点做集中补偿，不需要太大容量就能满足现场的使用要求。但是，如果咱们的既定目标是“解决设备自身安全问题”，那么选“就地补偿”会更加合适一些。如果现场设备已经出现了严重的安全隐患，比如：5号设备的开关总烧、电缆发热，那不管成本多少，都必须在5号设备这里做“就地补偿”。因为这种情况下，“集中补偿”完全没用：就算A点的谐波达标了，5号设备附近的谐波依然存在，开关烧毁、电缆发热、铜排异响的问题还是解决不了。综上所述：谐波治理的核心意义，首先是保证整个系统的安全。虽然装有源电力滤波器会有3%左右的损耗（我司研发的SIC碳化硅有源电力滤波器功耗可降至1%），谐波治理本身不“节能”，但一旦设备因为谐波出了事故，造成的损失会比装有源电力滤波器的成本高得多，此时此刻，就地补偿是能解决安全问题的最可靠办法。

发布：2026-03-23      浏览：909

高压电容器安全运行的秘诀是？

一、为何高压电容器需要维护？高压电容器是电力系统中储存电能、稳定电压的关键设备，就像电路中的 “能量缓冲器”。它长期工作在高电压、大电流环境下，内部绝缘材料会随使用时间逐渐老化，若缺乏规范维护，可能出现鼓包、渗漏、过热等故障，甚至引发短路、爆炸，不仅损坏设备，还可能危及人身安全。二、每天必做的 3 项基础检查是什么？1.专人值守与运行记录：电容器室必须配备专业值班人员，每天记录设备运行状态 —— 包括投入时间、环境温度、电压电流数据、有无异响或异味等。2.外观巡视：警惕 “鼓包” 危险信号：按规程要求，每天需目测电容器组的外观。正常的电容器箱壳平整无变形，若发现箱壳膨胀、凸起，必须立即停止使用！3.负荷监测：用安培表查三相平衡：定期用安培表或电能质量检测仪测量电容器组每相的工作电流，重点关注 “三相电流是否平衡”。三、如何避免 “超温” 损伤？高压电容器对温度非常敏感，过高或过低的环境温度都会严重影响其性能和寿命，需严格遵守以下标准：1.温度阈值要记牢：◦投入运行时，环境温度不能低于 - 40℃（低温会导致绝缘油粘度增加，影响散热）；◦运行时，1 小时平均温度不超过 + 40℃，2 小时平均不超过 + 30℃，全年平均不超过 + 20℃。2.温度监测与降温措施：◦定期测量安装地点的环境温度，以及电容器外壳的 “最热点温度”，并做好记录；◦若温度超过规定阈值，需立即采取降温措施。四、如何严守 “额定上限”？高压电容器的工作电压和电流若超过额定值，会大幅加速内部绝缘老化，缩短使用寿命，甚至直接引发故障：•工作电压不得超过额定电压的 1.1 倍：过高电压会击穿内部绝缘层，导致短路；•工作电流不得超过额定电流的 1.3 倍：过电流会使电容器发热加剧，绝缘油分解速度加快，增加鼓包、爆炸风险。五、高压电容器维护核心原则是什么？坚守两个核心：一是 “定期检查不偷懒”，日常外观、温度、电流的监测能提前发现 80% 的隐患；二是 “异常情况不拖延”，一旦发现鼓包、超温、电流不平衡等问题，立即停机处理，避免小故障升级为安全事故！

发布：2026-03-02      浏览：1092
