滤波电抗器的原理是什么？其起什么作用？

在常规供电系统中，为了保证电路的平稳运行，需要将滤波剔除，增加电网的抗冲击能力，减少不必要的谐振，在设计电路时时常采用电抗器来阻止这些危害。那么为什么需要滤波电抗器呢？滤波电抗器的原理是：1、电抗器的作用就是在出线断路器处串联电抗器，增大短路阻抗，达到限制短路电流的目的；2、电路系统中，当一个导体通电时，在其周围一定空间范围内产生磁场，是该载流的电导体具有感性而做成的大阻抗器件。在短路时起到降压作用，维持母线电压正常，保证故障线路上的电气设备正常运行。 常规的电力系统中，电抗器分为串联电抗器、并联电抗器两种。1、串联电抗器的作用：用于限制短路电流，也有在滤波器中与电容器串联或者并联用来限制电网中的高次谐波。制作中的HDA-HR高压电抗器内部结构2、并联电抗器的作用：由于内部通过的是交流，所以并联电抗器的作用是补偿系统的容抗。通常与晶闸管串联，可连续调节电抗器电流。也可以根据需要对并联电抗器的数量来调整运行电压，超高压并联电抗器还能改善电力系统无功功率有关运行状况等多重功能。*直流电抗器的作用：保证整流电流的持续性，降低电流脉冲；*输入电抗器的所用：减少因电网波动而引起的电流冲击现象；*输入电抗器的作用：抑制输出谐波电流，提升输出高频抗阻。待检测的高压HDA-HR 10KV电抗器现场另外，电抗一般分为感抗和容抗，以前是感抗器和容抗器统称为电抗器，而现在的电容器就是容抗器，而电抗器就是电感器。由于电抗器的特殊保护作用，在电路中经常采用电抗器、电容器的不同组合电路形式，达到保护系统的目的。目前HDA-HR高压10KV电抗器已经通过国家权威部门的检测，顺利通过CAL、CMA、MRA、CNAS和中国认可国际互认检测测试，容量达到4800kVAR之高。HDA-HR高压电抗器现场检测的试验台HDA-HR高压电抗器现场检测中的测量工序HDA-HR高压电抗器经过雷电冲击试验后的测试HDA-HR高压电抗器现场检测完毕顺利通过测试10KV高压电抗器安装方式也值得注意，应安装在场地整洁、通风良好和具有合适的大气条件的柜内或室内，无严重的振动和颠簸。安装时应保证离开墙或其它障碍物不小于150mm，安装电抗器的柜体应有螺栓，安装时通过螺栓与柜体固定。

发布：2022-09-29      浏览：1724

HDAELEC电力电容器在高海拔和超高海拔地区能使用吗?

电力电子电容器是无功补偿运行过程中必不可少的元器件，主要起到直流支撑和交流滤波的作用。为满足高原环境使用需求，需要对电气元器件进行特殊的稳定性、绝缘耐压、局部放电等试验，以保证在高海拔和超高海拔地区的安全可靠运行。电力电子电容器大多为金属化薄膜电容器，薄膜材料作为电容器的主绝缘介质对温度比较敏感，一旦超过了薄膜允许的工作温度，电容器会在极短的时间内失效。瀚尔爵HDA-LC系列电容器通过了国家专业机构的测试，并取得了相关的高海拔试验报告，其元件在接近百级净化等级的环境中制造，避免了电极的氧化和局部的放电，介质采用耐高温金属化聚丙烯薄膜，使介电强度等技术标准远高于行业中同级别的欧洲品牌标准，保证了长期的安全运行。瀚尔爵HDA-LC系列电容器的自愈式金属化聚丙烯薄膜厚度在9um。采用特殊的波纹式切边设计，使元件绕组侧面的有效金属元件及其附件连接点得到最大限度的加强，在抵抗大电流、确保电容器稳定性方面发挥了巨大作用。还有一个优点是瀚尔爵HDA-LC系列电容器的自愈特性（Self-healing），当电容器由于过热、过载或者临近使用寿命期限时极可能发生击穿现象。此时金属膜附近会产生一个小电弧，它在数微秒内就可以把击穿区的金属化层蒸发。而在此处由高温产生的气压同时又将气化的金属化层吹出击穿区，这样就在击穿区形成了一个没有金属化层的绝缘区，在击穿发生过程及发生之后，电容器仍能正常工作，由自愈引起的电容量的损失少于100pF，此数据可以通过精密的测量仪器校验得出。重点来了，讨论下电容器内部的填充方式：市面上电容器一般有几种：充油、充氮气、充石蜡、充黑胶等等。那么在众多类型的电容器中，充氮气的电力电容器又有哪些优势呢？1、不会出现渗油、漏油故障传统的油浸式电容器，在运行过程中会因为密封不良出现渗漏油故障。电力电容器一旦出现渗漏油故障，空气水分会进入电容器内部，影响电容器的绝缘性能。这会对企业供电系统的稳定运行产生影响。充氮气的电力电容器，内部为全干式无油结构，不存在渗油、漏油等故障，因此其安全性和稳定性比油浸式电容器更高。2、起到阻燃效果在无功补偿装置运行的过程中，电容器会因为某些因素出现着火事故。如果使用油浸式电容器的话，电容器的内部的油可能会起到助燃的效果，进一步扩大事故的影响，给企业带来巨大损失。氮气属于惰性气体，不易发生反应。因此充氮气的电力电容器遇到着火事故时，不仅不会出现助燃，还可以起到抑制燃烧的效果。充氮气的电容器，其优势在于不会出现渗油、漏油故障，且能起到阻燃效果，因此安全性和稳定性远远大于油浸式电容器。从实际使用情况来看，低压供电系统中，全干式无油结构的电力电容器更受欢迎；而高压供电系统中，考虑到各种因素的影响，油浸式电容器更受欢迎。

发布：2022-09-15      浏览：1705

10KV高压电容柜需要注意哪些参数配置？高压补偿柜原理是什么？

瀚尔爵电气近日给盘锦一化工项目提供10KV高压无功自动补偿装置，技术工程师Lee借这个机会给大家介绍一下什么叫：高压电容补偿柜。顾名思义，高压电容补偿柜，其实就是高压部分的电容补偿，采用优质HDA-HC系列三相高压电力电容器，HDA-HR三相高压电抗器，其具有介质耗损小、体积小、运行温度低、提高功率因数的值等立竿见影的优点。一般会在矿山基地、化工石油、建材五金、石油开采、污水处理、冶金厂等行业（具备大功率高压电机设备的场合）。一般与电机并联运行，不仅可以节省能源还能稳定电压，还可以改善电网质量，节约能源、降低损耗。HDA-TBBZ10-450/150-AKN高压无功自动电容补偿柜的补偿原理是什么？答：把具有容性负荷的装置与感性负荷并联接在同一电路，当容性负荷释放能量时，感性负荷吸收能量；而感性负荷释放能量时，容性负荷却在吸收能量，能量在两种负荷之间互相交换。这样一来，感性负荷所吸收的无功功率可由容性负荷输出的无功功率中得到补偿。HDA-TBBZ10-450/150-AKN高压电容补偿柜的工作原理图如下：

发布：2022-08-24      浏览：3531

HDAELEC电容器储存的时间长短对质量有影响吗？

结论：如果电容器储存环境良好，则不会对其产生负面影响，业主可正常使用。解释：当然，对于这些电容器，湿度对使用寿命有很大影响。因此，如果将其储存在潮湿的环境中，可能会对其质量产生负面影响。图中，蓝色曲线（线）显示了储存期间环境温度为21°C时的允许年相对湿度；例如：当环境温度为40°C时，在这种情况下，允许的年湿度值仅为30%。绿色线表示一年中最大30天的中等相对湿度值，棕色线表示峰值的最大值。 详情见下图：

发布：2022-08-19      浏览：2103

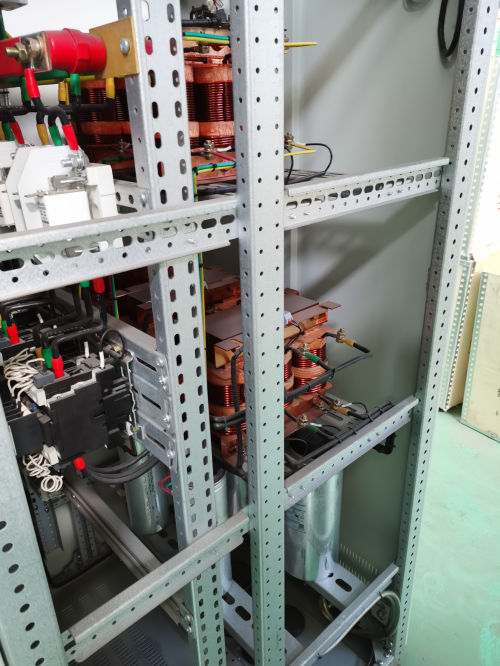

低压补偿柜放在哪个位置损耗最低？

在低压配电部分有变压器柜、进线柜、出线柜、其中有一个必不可少的柜体就是电容补偿柜。低压电容补偿柜的作用主要是：补偿无功功率，提高电能质量，加强设备利用率，降低损耗，同时提供配电运行数据给业主分析使用。那么问题来了，在常规的配电室中，低压补偿柜放在哪个位置补偿效果最好，损耗最低呢？室内标准配电房的一角在配电系统中常采用无功补偿柜提高系统回路功率因数，并降低系统视在电流有效值。但在配电室中，将无功补偿柜的电气位置安装于贯穿母排最前端(即靠近变压器侧)或安装于贯穿母排最末端（远离变压器侧）两种方式，这两种方式都比较常见。下面我们从这两种不同电气安装位置对于补偿柜贯穿母排的容量、使用环境及改善效果的差异，阐述无功补偿柜于配电室最佳的安装位置在哪里，从而可以更好地为客户提供最优化且经济的补偿方案。一般无功补偿电容器柜的电气安装位置可大致可分为：第一类：安装于贯穿母排最前端（靠近变压器）第二类：安装于贯穿母排最末端（远离变压器）Ⅰ、贯穿母排的容量比较第一类: 安装于贯穿母排最前端（靠近变压器）若补偿柜安装于贯穿母排最前端：由于所有负载电流将流经补偿柜内的贯穿母排,因此贯穿母排容量需同时考虑所有负载电流的载流量，故贯穿母排所须容量较大。第二类：安装于贯穿母排最末端（远离变压器）安装于贯穿母排最末端：由于补偿柜置于贯穿母排最末端，因此补偿柜内的贯穿母排仅需考虑补偿柜的运行电流(含裕量)，故贯穿母排相较于前者所需容量较小。综合比较：从设备投资角度，将补偿柜置置于贯穿母排最末端为最经济最省钱的安装位置。Ⅱ、使用环境比较因补偿柜内的电容器较易受环境温度影响，因此，补偿柜安装位置应注意使用的环境温度，以延长电容器寿命。第一类：安装于贯穿母排最前端（靠近变压器）安装于贯穿母排最前端：由于补偿柜非常接近发热量最大的变压器，且补偿柜内的贯穿母排流经相对较大的电流，其将产生较高之温度，间接提高补偿柜内温度。第二类：安装于贯穿母排最末端（远离变压器）安装于贯穿母排最末端：因补偿柜置于贯穿母排最末端，相对离变压器较远且补偿柜内的贯穿母排仅流经补偿电流，故相较于前者于补偿柜内产生较低损耗及温度。Ⅲ、改善效果比较无论补偿柜置于最贯穿母排前端或最末端，其对系统的功率因数改善、降低系统视在电流及谐波治理的补偿效果皆相同；故无论将补偿柜安装于贯穿母排最前端或最末端，其不影响补偿柜的改善效果。综合上述比较结果：(1) 将补偿柜安装于贯穿母排最末端，母排所须容量最小且最经济；(2) 补偿柜置于最末端对影响最小；(3) 补偿柜无论安装于贯穿母排前端或末端的，改善效果一致。因此：补偿柜安装于贯穿母排末端为最经济且最佳的配置方式，选择将补电容置于贯穿母排末端，可减少地球铜金属的用量并能为世界节能减排，更能为您的投资减少费用，一举多得。运行中的瀚尔爵电气HDA-SVC补偿柜

发布：2022-07-29      浏览：2920

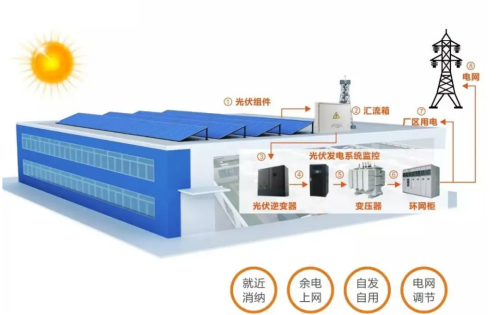

为什么光伏发电会影响功率因数控制器正常工作？

经济社会的不断发展，让光伏发电应用技术也日趋成熟，越来越多的制造企业和工厂开始建设属于自己的光伏电站。一方面可以弥补工业用电的缺乏和不足，另外一方面也能减少工业电费的支出和消费。但是实际情况是，当光伏发电并网后，负载的有功功率很大一部分都从来自于光伏电站，因此，从电网吸收的有功功率就逐步降低了。而且由于光伏电站只发有功电能而不发无功，所以负载所需要的无功只能由电网提供，在无功功率不变的情况下，功率因数自然而然就降低了。对于一些企业和工厂来说，会有光伏发电量大于用户实际用电量的情况，俗称：“倒送电”。还会出现电容柜因为原来的功率因数控制器取样不合理，导致无法正常工作的情况。进而导致功率因数降低，产生力调电费，最终被供电公司罚款，这是大多数安装过光伏发电的用户所困扰的事情。瀚尔爵HDA-PQC/P系列光伏系统无功补偿控制器，主要用于光伏接入400V电网系统无功功率补偿的自动控制。光伏接入系统后常规控制器无法正确显示系统功率因数，因此导致投切异常，经过对该种控制器做特殊化处理及内部程序优化，使之成为光伏配电系统中专用的无功补偿控制器，它的出现让很多企业避免了因为安装了光伏导致力调电费的罚款。  瀚尔爵HDA-PQC/P系列四象限控制器不需要取光伏并网点的电流信号，使电容器能够正常工作，达到用户设定的标准功率因数的值，避免了力调电费的罚款。同时，用户也可以选用HDA-SVG系列型号的低压静止无功发生器，将光伏系统的无功补偿装置信号采样点改为供电公司的计量点，从源头上改善配电系统的无功补偿状态，提高供电系统的功率因数。瀚尔爵HDA-PQC/P系列光伏专用控制器就是专门针对光伏现场研发、设计和生产的，无需更改并网点，无需更改电流取样点，只需直接更换原有功率因数控制器即可让电容补偿柜正常投入运行，适配度较高。HDA-PQC/P系列控制器与常规电容补偿控制器的不同点在于它具有四象限检测功能，能准确的监测出实时的正反向有功、无功，经过算法验证后进行电容器的投入与切除，从而将功率因数保持在0.95左右。

发布：2022-07-04      浏览：5059

库存：HDAELEC启动电容器、直流支撑电容器、马达电容器

目前国内库存现货有部分：HDAELEC直流支撑电容器、交流滤波电容器、电动机电容器、照明电容器。该电容器应用MKP技术的电动机电容器采用铝制外壳，具有过压保护功能塑料外壳中MKP技术的电动机电容器。    库存型号有：MSB MKP 8/400Ⅲ MLB MKP 16/400IIIMLB MKP 16/400IIIMLB MKP 5/400IVMAB MKP 3.5/500IMAB-MKP 2/500/36MSB MKP 6/400/E95MSB MKP 30/400II/E683MLB MKP 4/400/E589MLB-MKP 5/400IV/E76MAB MKP 4/500IVMSB-MKP 10/400/E136MLB-MKP 10/400I/E624MKB-MKP 18.5/500/36MLB MKP 12/400MSB MKP 12/400/E817MFB MKP 16/400MLB MKP 16/400IIMAB MKP 12/400

发布：2022-06-15      浏览：1222

浅谈高压静止无功发生器HDA-HSVG的前世今生

高压静止无功发生器HDA-HSVG作为当今无功功率控制领域内的优秀方案，在响应速度、稳定电网电压、降低系统损耗、增加传输能力、提高瞬变电压极限、降低谐波和减少占地面积等多方面都具有得天独厚的优势。伴随着经济环境的不断繁荣，区域电网的用电容量越来越大，这就要求补偿装置的容量相继增大。在几百MVA级的无功补偿系统中，常用的方案是将SVG与SVC相结合，充分发挥SVG的快速特性和SVC的稳态性能，使系统在补偿特性、整体造价、运行可靠性等方面达到史无前例的完美状态。上面我们简述了高压静止无功发生器HDA-HSVG的一些特点，以及出现这种产品的一些时代背景。事实上，无功补偿装置一共经历的四个阶段：同步调相机、开关投切电容器组、SVC静止无功补偿器、SVG动态无功补偿装置，下面用一张表格总结下他们各自的特点：高压动态静止无功发生器HDA-HSVG的应用几乎存在于各行各业，一般在光伏行业领域和风电行业占比相对较高，在这两个领域内，高压SVG可谓有先天性优势，品牌和口碑都有所延续。下面我们用一张图阐述下高压SVG的种类和基本格局分布：在交流电路中，电压和电流的相位有三种情况，当负载呈现纯电阻特性时，电压和电流相位相同；当负载呈现电感特性时，电压相位超前电流相位；当负载呈现电容特性时，电压相位滞后于电流相位。深层次的挖掘一下原理，下面我们用一张图体现一下：HDA-HSVG系列产品的基本原理就是将自换相桥式电路通过变压器或者电抗器并联到电网上，适当地调节桥式电路交流侧输出电压的幅值和相位，或者直接控制其交流侧电流使该电路吸收或者发出满足要求的无功电流，以实现动态无功补偿的目的，下图可以一目了然。高压SVG主要针对于6KV、10KV、35KV的电网，市场前景非常广阔，大到光伏电站、风力发电站、轨道交通、钻井平台，小到工厂用的轧机、提升机、电弧炉等。电力系统中，无功负载不仅增加了电网的有功损耗，而且严重影响了电网的电能质量，实时快速的无功功率补偿SVG对提高电力设备的利用率，提高电网的运行稳定性，保证供电电压水平具有广泛和深远的重要意义。6KV/10KV/35KV电网中SVG的应用图在了解了HDA-HSVG高压无功补偿的一些原理和应用场景以后，我们对高压SVG的三大组成部分认识一下：启动柜、功率柜和控制柜。控制柜用来控制SVG实现预期控制目的，监控系统运行状态，与上位机通信等，其稳定可靠保证了整个系统的安全稳定运行。功率柜由多个功率单元组成，是SVG发出无功功率的主体，而启动柜是给系统充电并抑制谐波的。瀚尔爵HDA-HSVG高压SVG功率柜中的每一个功率单元，主要由：电源、功率单元板、IGBT模块、薄膜电容、突波吸收电容及散热器组成。自主设计并组装，具有优异的性能和超强的稳定性，综合提高了系统的长期稳定性和可靠性。

发布：2022-06-29      浏览：2507

有源滤波器的配置容量如何计算？

很多电力工程的朋友经常问，咱们在有源滤波器容量选择的过程中谐波电流的计算涉及到很多因素，到底应该怎么计算出精准的谐波含量呢？如果是改造项目，可以通过电能质量分析仪得到相应的数据。但是如果是新建项目，前期设计人员无法获取总够的数据，有哪些电力公式可供设计人员参考呢？下面集中罗列了几个，供大家参考：集中滤波：集中滤波方式一般选择在变压器二次侧进行集中治理。其中：S--变压器额定容量；U:变压器二次侧额定电压；Ih--谐波电流；THDi--电流总谐波畸变率；取值范围根据不同行业以及行业中负载确定；K--负荷率；部分滤波：已知设备的容量/功率，那么根据此值可以计算出谐波电流的大小。其中：UN--设备额定线电压；P--总功率；K--------负荷率；THDi----电流总谐波畸变率； 局部滤波：若配电中才在较大功率的谐波源负载，可以再负载的输入端经行就地局部滤波，可以根据下面公式计算。其中：IN--设备的额定电流；K--负载率（负载满负荷时K=1）；THDi--电流总谐波畸变率；

发布：2022-05-30      浏览：3063

电容柜功率因素一直很低怎么办？

在日常用电过程中，功率因数是衡量电气设备效率高低的一个非常重要的参数。功率因数低，说明电路用于交变磁场转换的无功功率大，一方面会降低设备的利用率，另外一方面也增加了线路供电损失。所以，配电房的电工师傅们经常看到功率因数控制器上显示的功率因数偏低，不仅对设备产生危害，还会产生力调电费，是时候把电容柜收拾一下了！那么，为什么功率因数会低呢？原因如下：A、现场有大量感性电动机、各种感性用电设备，如电焊机等；B、现场有大量的日光灯、汞灯等，但未配置相应补偿电容；C、现场补偿柜年久失修，电容出现鼓包、漏液、短路等不正常现象。　　举个例子：    如果您有10台每台功率100kW的电机要同时使用，因此工厂计划去电网公司报装一台1000kVA的变压器，但是如果你运行后，现场的功率因数为0.8，那么1000kVA的变压器只能同时带8台设备，那么你就需要报装一台1250kVA变压器，才能满足原来的设计使用需求。用这两个不同的变压器每月电量电费一样多（忽略损耗电费），但1250kVA变压器每月需多缴容量电费6000元，每年多缴容量电费72000元，并且1250kVA的变配电设备采购费用高于1000kVA。因此，瀚尔爵电气给出您提高功率因数的两大建议：1、合理选择异步电机，避免变压器空载运行；合理安排和调整工艺流程，改善机电设备的运行状况；在生产工艺允许条件下，采用同步电动机代替异步电动机。2、装用正确参数的无功功率补偿设备进行无功补偿，选用长寿命、内含拉断保护、干式防爆的HDA-LC电力电容器，让功率因数一直维持在0.95的水平左右，争取获得供电局的电费奖励。

发布：2022-05-25      浏览：3638
