高压电容器安全运行的秘诀是？

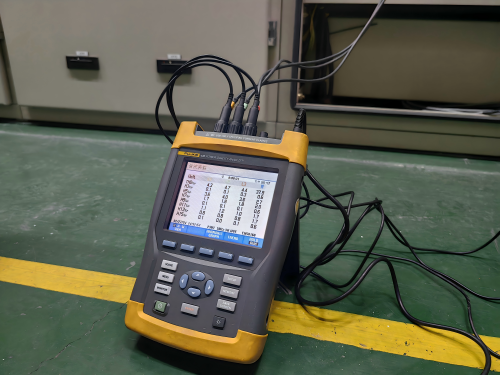

一、为何高压电容器需要维护？高压电容器是电力系统中储存电能、稳定电压的关键设备，就像电路中的 “能量缓冲器”。它长期工作在高电压、大电流环境下，内部绝缘材料会随使用时间逐渐老化，若缺乏规范维护，可能出现鼓包、渗漏、过热等故障，甚至引发短路、爆炸，不仅损坏设备，还可能危及人身安全。二、每天必做的 3 项基础检查是什么？1.专人值守与运行记录：电容器室必须配备专业值班人员，每天记录设备运行状态 —— 包括投入时间、环境温度、电压电流数据、有无异响或异味等。2.外观巡视：警惕 “鼓包” 危险信号：按规程要求，每天需目测电容器组的外观。正常的电容器箱壳平整无变形，若发现箱壳膨胀、凸起，必须立即停止使用！3.负荷监测：用安培表查三相平衡：定期用安培表或电能质量检测仪测量电容器组每相的工作电流，重点关注 “三相电流是否平衡”。三、如何避免 “超温” 损伤？高压电容器对温度非常敏感，过高或过低的环境温度都会严重影响其性能和寿命，需严格遵守以下标准：1.温度阈值要记牢：◦投入运行时，环境温度不能低于 - 40℃（低温会导致绝缘油粘度增加，影响散热）；◦运行时，1 小时平均温度不超过 + 40℃，2 小时平均不超过 + 30℃，全年平均不超过 + 20℃。2.温度监测与降温措施：◦定期测量安装地点的环境温度，以及电容器外壳的 “最热点温度”，并做好记录；◦若温度超过规定阈值，需立即采取降温措施。四、如何严守 “额定上限”？高压电容器的工作电压和电流若超过额定值，会大幅加速内部绝缘老化，缩短使用寿命，甚至直接引发故障：•工作电压不得超过额定电压的 1.1 倍：过高电压会击穿内部绝缘层，导致短路；•工作电流不得超过额定电流的 1.3 倍：过电流会使电容器发热加剧，绝缘油分解速度加快，增加鼓包、爆炸风险。五、高压电容器维护核心原则是什么？坚守两个核心：一是 “定期检查不偷懒”，日常外观、温度、电流的监测能提前发现 80% 的隐患；二是 “异常情况不拖延”，一旦发现鼓包、超温、电流不平衡等问题，立即停机处理，避免小故障升级为安全事故！

发布：2026-03-02      浏览：59

一个视频说清楚无功补偿

交流电源和电感间进行的功率交换就是无功，给电感并上一只电容器，电容器将替代电源和电感进行功率交换，这就是无功补偿。此时电源可有可无（电容器对电感全补偿）。 What is reactive power compensation？Reactive power refers to the power exchanged between an AC power source and an inductor.If you connect a capacitor in parallel with the inductor, the capacitor will take the place of the power source to exchange power with the inductor. That’s what reactive power compensation is all about.And when that happens, the power source is no longer needed (this is what we call full compensation of the inductor by the capacitor).

发布：2026-02-10      浏览：132

电容无功补偿的意义是什么？

给电机通电，它的线圈，会吸收电能，然后激发磁场，用来激发磁场的这部分功率，就是无功功率。显然电机不能没有磁场，也就是说电源线上的电流，部分是用来输送无功功率的。为了减轻线路的负担，若给电机并上电容，由于电容的无功正好和电感互补，电机所需的无功就由电容来承担，进而减小了电源线上的电流，这就是补偿的意义。 What is the significance of capacitive RPC?When a motor is energized, its coils absorb electrical energy and then generate a magnetic field. The portion of power used to generate the magnetic field is reactive power. Obviously, a motor cannot operate without a magnetic field, which means part of the current on the power line is used to transmit reactive power. To reduce the load on the line, if a capacitor is connected in parallel with the motor, the reactive power of the capacitor complements that of the inductor exactly. The reactive power required by the motor is then supplied by the capacitor, thereby reducing the current on the power line. This is the significance of compensation.

发布：2026-01-08      浏览：133

一篇文章搞清楚：电容、储能、耦合和谐振

电容就好比水坑，水流过来，在水坑缓冲一下，再流过去就平稳了，这就是滤波。一、什么是储能呢？答：留在水坑里的水就是储能。二、什么是耦合呢?答：水流流过的频率慢，水进入坑里不连通，水频率快了，来不及充满水坑就连通了，通高频、阻低频、帮助信号高速传递就是耦合。三、什么是谐振?答：电容与电感接合，可以在电路中产生震荡，这就是谐振。

发布：2025-12-16      浏览：413

一个视频看懂如何测量IGBT

设备功率管IGBT测量方法，1、2、3脚分别是G、C、E，用万用表10K欧姆档测量，黑表笔接第2脚，红表笔接第3脚。用手触摸1、2脚导通，触摸1、3脚截止，说明这个功率管是完好的。How to measure the IGBT？Measurement method for IGBT of equipment power transistor, pins 1, 2, and 3 are G, C, and E respectively, measured with a multimeter in 10K ohm range, with the black probe connected to pin 2 and the red probe connected to pin 3. Touch pins 1 and 2 with your hand to turn on, and touch pins 1 and 3 to turn off, indicating that this power transistor is intact.

发布：2025-12-09      浏览：423

一个视频了解光伏的心脏-逆变器

光伏就是把太阳能转化为电能的过程，但太阳能产生的是直流电，而电网传输、设备运行使用的都是交流电，所以需要把直流转化为交流。交流转直流叫整流，直流转交流叫逆变，这个设备是：逆变器。是光伏的核心部件，常用在新能源汽车里。它的转化效率时刻影响着发电效率，把电池的直流转换为交流，以供电机使用。逆变器的重要性堪比燃油车的变速箱，因为它负责控制电流、电压和频率，从而改变电机的转速、扭矩，影响着电机的能耗、马力，对纯电续航和性能影响巨大。 The heart of photovoltaics - invertersPhotovoltaics is the process of converting solar energy into electrical energy, but solar energy generates direct current, while the power grid transmission and equipment operation use alternating current, so it is necessary to convert direct current into alternating current. The conversion of AC to DC is called rectification, and the conversion of DC to AC is called inversion. This device is an inverter. It is the core component of photovoltaics and is commonly used in new energy vehicles. Its conversion efficiency constantly affects the power generation efficiency, converting the DC of the battery into AC for use by the motor. The importance of an inverter is comparable to that of a gearbox in a gasoline car, as it is responsible for controlling current, voltage, and frequency, thereby changing the speed and torque of the motor, affecting its energy consumption and horsepower, and having a huge impact on pure electric range and performance.

发布：2025-12-05      浏览：384

如何云监测高采低补后的PF？

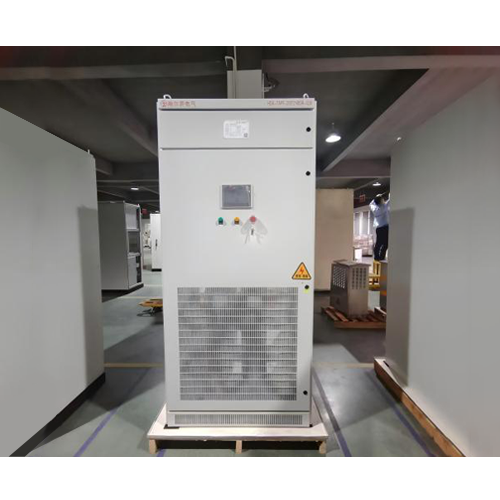

光伏项目中经常采用高采低补的方案，即：采样点在高压侧，通过高压侧的CT、PT，测量计量点的电流电压、PF等参数，补偿设备仍然安装在低压侧400V。PF控制器采集高压侧的数据，分析后判定低压侧无功设备发出或吸收多少无功功率。升压式SVG无功补偿方案由低压SVG（400V或者690V）补偿柜、升压变压器、高压侧电流采样信号及其它辅助电气元件组成。低压SVG实时检测系统电压电流，快速输出补偿无功电流，通过升压变压器变换到高压侧去补偿高压无功功率，从而提升高压母线的PF。需要注意的是：升压变压器一次侧电压必须与高压系统一致，二次侧电压必须与选择的SVG额定电压一致。升压变压器可以为了SVG单独增加，也可利用现场原有的变压器。系统总电流采样的位置可以选择从总进线柜取，也可选择从计量柜取，具体位置需要根据现场实际取样可行性判断。高压电流采样，有的系统是A、B、C三相各相一只互感器，有的只有A、C两相有互感器；有三只互感器的系统，可直接将电流采样信号线引入SVG采样电流互感器接线端子即可。如果现场只有A、C两相有互感器，可以构造出B相电流，然后将三相电流采样引入SVG。 How to monitor the PF after high mining and low replenishment in the cloud?The high sampling and low compensation scheme is often adopted in photovoltaic projects, that is, the sampling point is on the high voltage side, and the current, voltage, PF and other parameters of the measuring point are measured through CT and PT on the high voltage side. The compensation equipment is still installed on the low voltage side 400V. The PF controller collects data on the high voltage side, analyzes it, and determines how much reactive power the low voltage side reactive equipment emits or absorbs.The step-up SVG reactive power compensation scheme consists of a low-voltage SVG (400V or 690V) compensation cabinet, a step-up transformer, a high-voltage side current sampling signal, and other auxiliary electrical components. The low-voltage SVG real-time detection system detects voltage and current, quickly outputs compensating reactive current, and compensates for high-voltage reactive power by converting it to the high-voltage side through a step-up transformer, thereby improving the PF of the high-voltage bus.It should be noted that the primary voltage of the step-up transformer must be consistent with the high voltage system, and the secondary voltage must be consistent with the selected SVG rated voltage. The step-up transformer can be added separately for SVG, or the existing transformer on site can be used. The location for sampling the total current of the system can be selected from the main incoming cabinet or the metering cabinet, and the specific location needs to be determined based on the feasibility of sampling on site.High voltage current sampling, some systems have one transformer for each phase of A, B, and C phases, while others only have transformers for phases A and C; A system with three transformers can directly introduce the current sampling signal line into the SVG sampling current transformer terminal. If only phases A and C have transformers on site, phase B current can be constructed, and then the three-phase current can be sampled and introduced into SVG.

发布：2025-12-03      浏览：361

一个视频记住如何使用万用表

1、测量先看挡，不看不测量每次拿起表笔准备测量时，务必再核对一下测量类别、量程选择开关是否拨对位置。2、测量不拨挡，测完拨空挡测量中不能任意拨动选择旋钮，特别是测高压（如220V）或大电流（如0.5A）时，以免产生电弧，烧坏转换开关触点。测量完毕，应将量程选择开关拨到空挡位置。3、表盘应水平，读数要对正使用万用表应水平旋转，读数时视线应正对着表针。4、量程要合适，针偏过大半选择量程，若事先无法估计被测量大小，应尽量选较大的量程，然后根据偏转角大小，逐步换到较小的量程，直到指针偏转到满刻度的 2/3 左右为止。5、测R不带电，测C先放电严禁在被测电路带电的情况下测电阻。检查电器设备上的大容量电容器时，应先将电容器短路放电后再测量。6、测R先调零，换挡需调零测量电阻时，应先将转换开关旋到电阻挡，把两表笔短接旋“Ω”调零电位器，使指针指零欧后再测量。正常情况下，每次更换电阻挡时，都应重新调整欧姆零点。7、黑负要记清，表内黑接“+”红表笔为正极，黑表笔为负极，但电阻挡上黑表笔接内部电池的正极。8、测I应串联，测U要并联测量电流时，应将万用表串接在被测电路中；测量电压时应将万用表并联在被测电路的两端。9、极性不接反，单手成习惯测量电流和电压时应特别注意红、黑表笔的极性不能接反，并且一定要养成单手操作的习惯，以确保安全。

发布：2025-11-24      浏览：455

切换电容器复合（无弧）接触器有何优势？

在电力系统运行的过程中，电力电容器被广泛应用于改善功率因数、提高电能质量和稳定电压等方面。但是，在切换电力电容器时，需要专用的接触器来实现。下面阐述为什么切换电容器专用接触器拥有卓越的性能和可靠性。一、切换电容器专用接触器的原理是什么？其是一种用于控制电容器切换的电器装置，它通过控制接触器动作来切换电容器的工作状态，以实现对电网功率因数的调节和优化。通常由电磁铁、接触系统和外壳等部分组成。在正常工作状态下，电磁铁处于断电状态，接触器处于分断状态；当需要切换电容器时，电磁铁受到控制信号作用，产生吸合力，使接触器闭合，将电容器接入电网。二、切换电容器专用接触器主要应用在哪里？1、电力系统的配电网和变电站中，用于管理电容器组的运行状态，以维持电网电能质量；2、工业自动化控制器中，用于改善电能质量，提高工作效率，并节省电能；3、切换电容器专用接触器还可应用于复合型电容器组的切换和保护等。三、切换电容器专用接触器的特点是什么？1、高负载能力：能够承受高电压和大电流，具有很高的负载能力；2、快速响应：响应时间短，能够快速切换电容器；3、安全可靠：其外壳采用防护材料制造，能够在高温、高压等恶劣环境下工作，同时还具有防爆、耐火等特点。切换电容器专用接触器作为电容器切换的重要部分，在电力系统以及工业自动化等领域中具有广泛应用前景。其高耐力、高可靠性以及快速响应时间等特点，能够有效地改善电能质量，提高工作效率，为电能质量真正做到保驾护航。实现无弧的原理图（1）新一代高性能、无涌流、无电弧的电容投切交流接触器，是一种晶闸管和机械开关混合的电容投切开关，是目前国内少数能承受八倍额定电流通断 、达到AC3通断能力复合结构的电容投切装置。尤其适用于功率因数补偿滤波电容的频繁准动态投切，是传统电容接触器的升级产品。工业场合中160A的复合（无弧）接触器，能实现过零投切、抵御瞬间电流1000A左右。实现无弧的工作原理为：在接触器接通过程中，晶闸管在两端电压过零时导通，然后机械触点闭合，从而达到无浪涌冲击电流接通电容的目的；在接触器分断的工作过程中，晶闸管在机械触点两端存在一定电位差时导通，接触器机械触头在分断瞬间电流经晶闸管旁路，达到分断无电弧之目的。电容器复合（无弧）接触器图（2）

发布：2025-11-14      浏览：440

串联谐振的原理是什么？

在 RLC 串联交流电路中，流经电感元件与电容元件的电流为同一电流。由于电感电压超前电流90°，电容电压滞后电流90°，所以每时每刻，电感电压总与电容电压相反。当两电压幅值相等（感抗等于容抗）时，其电压叠加值为零，即电感与电容构成的整体可等效视为短路。此时依据欧姆定律，电路电流可直接表示为电压与电阻的比值，且电压与电流相位一致。需注意，电感与电容两端各自存在端电压，其数值可能远高于输入电压，此现象即被定义为串联谐振过电压。What is the principle of series resonance?In an RLC series AC circuit, the current flowing through the inductive and capacitive elements is the same current. Due to the inductor voltage leading the current by 90 ° and the capacitor voltage lagging the current by 90 °, the inductor voltage is always opposite to the capacitor voltage at all times. When the amplitudes of two voltages are equal (inductance equals capacitance), the voltage superposition value is zero, which means that the whole composed of inductance and capacitance can be equivalently regarded as a short circuit. According to Ohm's Law, the current in a circuit can be directly expressed as the ratio of voltage to resistance, and the voltage and current phases are consistent. It should be noted that there is a terminal voltage at both ends of the inductor and capacitor, which may be much higher than the input voltage. This phenomenon is defined as series resonant overvoltage.

发布：2025-11-03      浏览：495
